Изучаем Arduino. Учебный набор + книга
Пятьдесят экспериментов из книги Джереми Блума: от мигания светодиодом до передачи данных по Wi-Fi. Две платы в наборе — Arduino Uno и ESP32.
Что получится
- Собрать 50 экспериментов из книги и ещё 30 примеров из среды Arduino
- Разобраться с цифровым и аналоговым сигналом, ШИМ и сдвиговыми регистрами
- Управлять моторами: обычным, серводвигателем и шаговым
- Работать с шинами I2C, SPI и Serial, писать и читать карту памяти
- Передавать данные по Bluetooth и Wi-Fi и поднять веб-сервер на ESP32
- Собрать из деталей набора мобильного робота на алюминиевом шасси
Ключ и серийный номер — на карточке в коробке. Купить на bhv.ru
Как устроен путь с кабинетом
Собери
Инструкция по страницам: детали, настройка, проверка.
Запрограммируй
Примеры и своя логика в браузере, загрузка на плату по USB.
Проверь результат
Убедитесь, что всё работает, и сохраните наработки.
Что будешь делать
Что в коробке
- Электронные модули и крепёж из комплекта
- Карточка с серийным номером и ключом
- Доступ к инструкции и кабинету онлайн
- Примеры кода и библиотеки в кабинете
Что понадобится ещё
Для кого
Для кружка, дома и самостоятельных занятий. Паять не обязательно — ориентируйтесь на инструкцию к набору.
Подробнее
Что это
Учебный набор, собранный вокруг книги Джереми Блума «Изучаем Arduino: инструменты и методы технического волшебства». Книга на 544 страницы входит в комплект, и все её эксперименты обеспечены деталями — не нужно ничего докупать по ходу чтения.
Две платы вместо одной
Arduino Uno — для проводных опытов, ESP32 — для беспроводных. Это редкость для учебных наборов и именно она позволяет пройти книгу до последней главы: четырнадцатая и дальше требуют Bluetooth, Wi-Fi и собственного веб-сервера, а на одной Uno их не сделать.

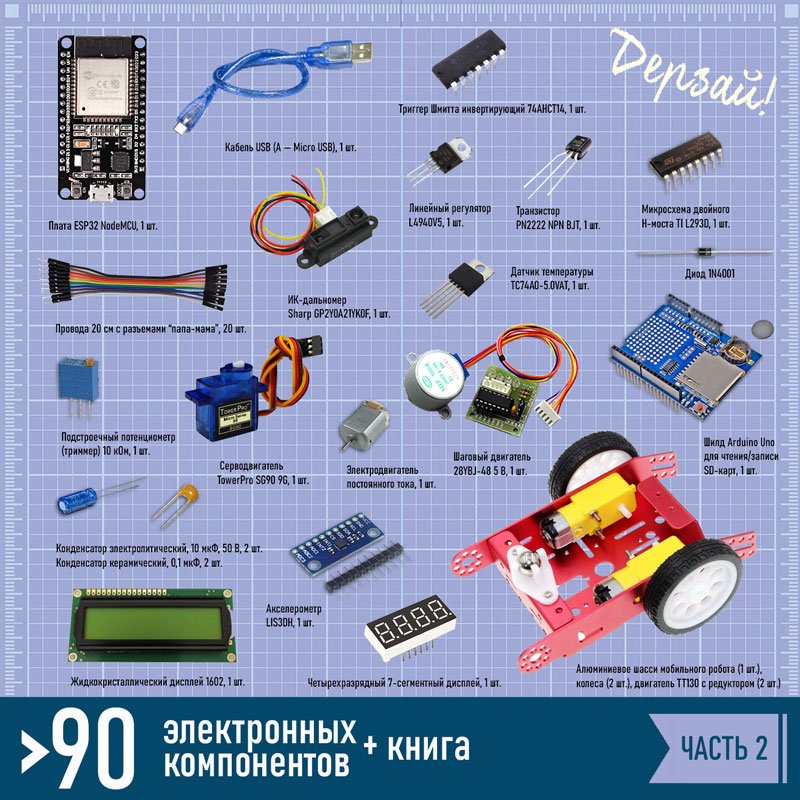

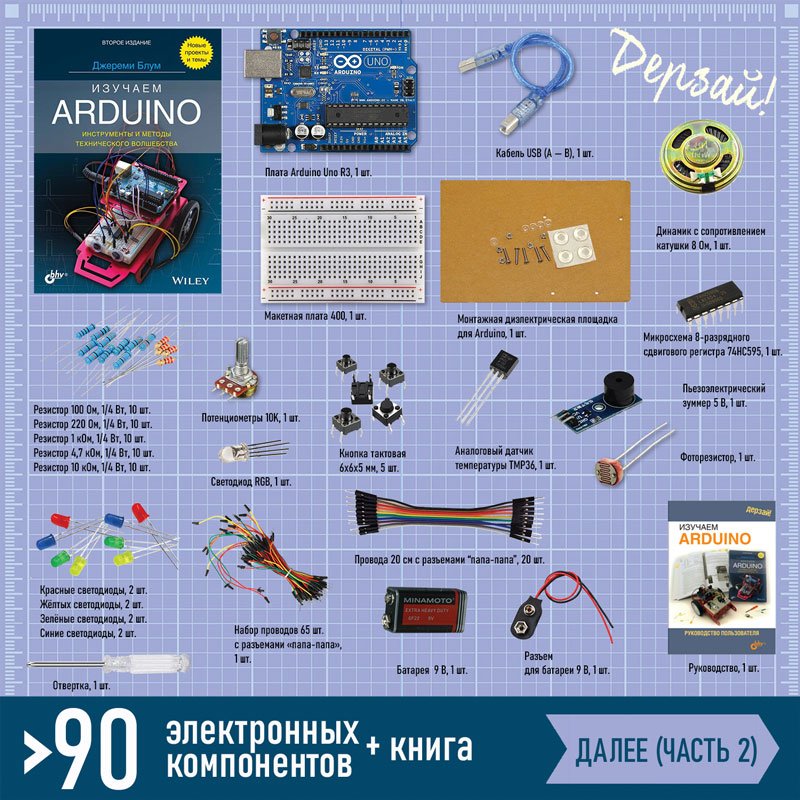

Состав набора
Контроллеры и монтаж
- Arduino Uno R3 (совместимая) — 1 шт.
- Плата ESP32 NodeMCU — 1 шт.
- Макетная плата на 400 контактов
- Провода: 65 шт. «папа-папа», 20 шт. «папа-папа» 20 см, 20 шт. «папа-мама» 20 см
- Кабели USB: A-B и A-Micro USB
Пассивные компоненты
- Резисторы 100 Ом, 220 Ом, 1 кОм, 4,7 кОм, 10 кОм — по 10 шт.
- Потенциометр 10 кОм и подстроечный резистор
- Конденсаторы: электролитические 10 мкФ 50 В — 2 шт., керамические 0,1 мкФ — 2 шт.
Ввод и вывод
- Тактовые кнопки 6×6×5 мм — 5 шт.
- Светодиоды 5 мм — 8 шт., RGB-светодиод — 1 шт.
- ЖК-дисплей 1602
- Семисегментный индикатор на 4 разряда
Микросхемы
- Стабилизатор L4940V5, диод 1N4001, транзистор PN2222
- H-мост L293D, триггер Шмитта 74AHCT14, сдвиговый регистр 74HC595
Датчики
- Температуры: TMP36GT9Z и TC74A0-5.0VAT
- Освещённости: фоторезистор
- Расстояния: инфракрасный дальномер Sharp GP2Y0A21YK0F
- Движения: акселерометр LIS3DH
Модули, двигатели и прочее
- Модуль чтения и записи карты памяти
- Динамик 8 Ом и пьезоизлучатель
- Двигатели: постоянного тока, серво TowerPro SG90, шаговый 28YBJ-48, два мотор-редуктора TT130
- Шасси робота, колёса, крепёж
- Батарея 9 В с разъёмом, монтажная подложка, отвёртка
Документация
- Дж. Блум, «Изучаем Arduino», 2-е издание, 544 страницы
- Руководство пользователя
Что предстоит пройти
Главы 1–6. Цифровой сигнал и ШИМ, аналоговые датчики, сдвиговые регистры, работа со звуком.
Главы 7–13. Двигатели всех трёх видов, шины I2C, SPI и Serial, чтение и запись карты памяти.
Главы 14–17. Передача данных по Bluetooth, Wi-Fi, облачное хранилище, веб-сервер на ESP32.
Для кого
От 14 лет. Подойдёт и тому, кто начинает с нуля, и тому, кто уже собирал что-то на Arduino и хочет дойти до беспроводной передачи данных.
Галерея
Частые вопросы
Нужен ли паяльник?
Обычно нет: соединения и крепёж рассчитаны на сборку без пайки. Смотрите инструкцию к своему набору.
Нужна ли Arduino IDE на компьютере?
Не обязательно: среда есть в браузере. Настольную IDE можно использовать, если привычнее.
Что если потерял карточку?
Если уже активировали — входите своим логином. Ключ устройства можно перевыпустить в кабинете (потребуется перепрошить скетч).
У вас есть этот набор?
Откроются полная инструкция , среда программирования .
